USB2.0接口ESD靜電浪涌保護方案

發表日期:2020-06-13來源:jun33123.com瀏覽:2171

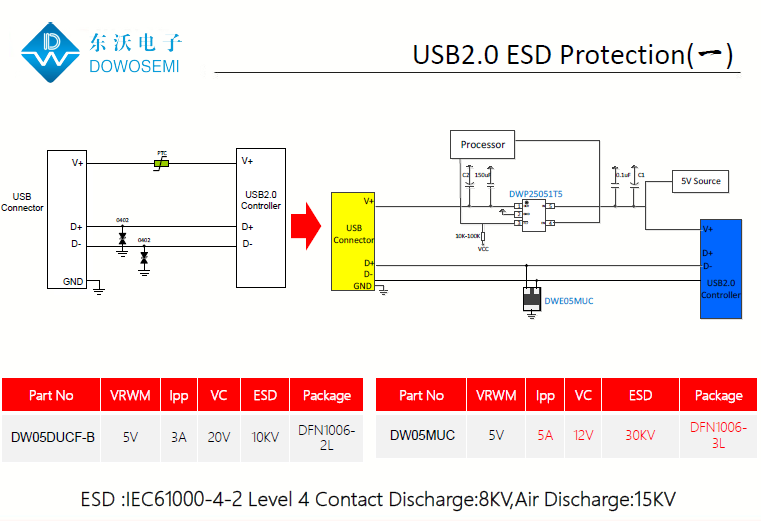

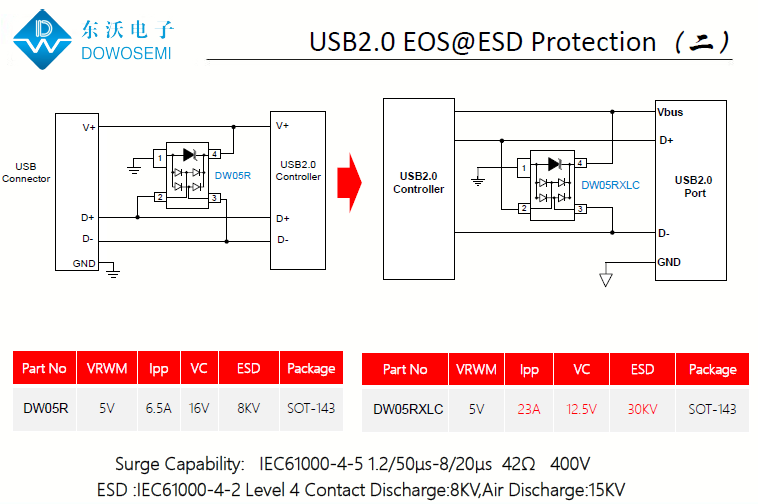

東沃電子設計的USB2.0接口ESD靜電浪涌保護方案,如下圖:



從USB2.0接口ESD靜電浪涌保護方案圖中可以看出,選用了東沃自主研發、生產、銷售的ESD靜電保護二極管DW05DUCF-B(DFN1006-2L封裝)、DW05MUC(DFN1006-3L)、DW05R(SOT-143封裝)、DW05RXLC(SOT-143封裝)。東沃USB2.0接口ESD靜電浪涌保護方案符合IEC61000-4-2 4級,接觸放電:8KV,空氣放電:15KV。針對USB2.0接口ESD靜電浪涌保護,有很多設計保護方案。具體選用哪種,還需要結合電路的保護需求來決定。

想了解更多有關USB2.0接口ESD靜電浪涌保護方案、ESD靜電保護二極管型號、參數、特性、規格書及應用,歡迎與東沃電子溝通交流:136 7581 6901(微信同號)朱工!方案設計、EMC測試、樣品供應、器件定制,東沃電子一站式為您服務!
